De-superheater
De-Superheater / Buhar Koşullandırıcı Vana
De-Superheater / Buhar Koşullandırıcı Vana Çalışma Prensibi:
Desuperheater Çalışma Prensibi / Fonksiyonu:
Desuperheater su ısıtıcısının birincil işlevi, aşırı ısıtılmış gaz ve diğer buharların sıcaklığını en aza indirmektir. Bu sıcaklık düşüşü, proses buharının su gibi bir sıvı ile doğrudan temasa sokulmasıyla sağlanır.
Aşırı ısıtılmış buhar, buhar basıncı için normal sıcaklıktan daha yüksek bir sıcaklıkta bir buhardır. Örneğin, 3 bar g'lik bir basınçta buhar, 143.762 ° C doyma sıcaklığına sahiptir. Bu buhara daha fazla ısı ilave edilirse ve basınç 3 bar g'de kalırsa, aşırı ısıtılır. Bu nedenle, aşırı ısınma, aşırı ısıtılmış buharın doymuş durumuna getirildiği veya aşırı ısınma sıcaklığının azaltmıştır.
Avantajı
Yüksek kaliteli, vorteks nozulları ile mükemmel püskürtme, boruda su birikmesi riskini ve yüksek devir oranını büyük ölçüde azaltır.
Bilgi

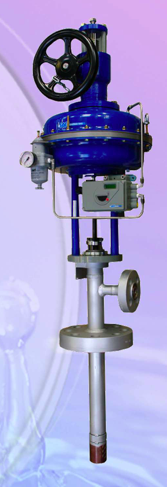

De superheater tip DMBC,
Buhar koşullandırıcı vana çok basit ve güvenilir bir işleme sahiptir. Komple düzeltilmiş ve operasyonel olarak tedarik edilir. Buhar sıcaklığı arttığında, pozisyoner vasıtası ile tapayı kontrol eden aktüatöre bir kontrol sinyali gönderilir bu, nozul deliklerini açar, böylece su akışını arttırır.
Sıcaklık düştüğünde, tapa yükselir ve delikleri kapatır, püskürtme memelerinden geçen su akışını azaltır.
Buhar koşullandırıcı vana tip DMBC, sıcaklıktaki buhar basıncının sadece 3,5 bar üzerinde, ısınma suyunun çok iyi bir şekilde atomize edilmesini sağlar
Neden sıcaklığın doyma noktasına yakın bir yerde buhar kullanırız ?
Buhar koşullandırıcı vanalar; bazı proseslerde kullanılan desuperheaterların aşırı ısıtılmış buhar tarafından tahrip olma tehlikesi vardır.
Ayrıca doymuş buharın yanıcı olması aşırı kızgın buharın yanıcılığından daha iyidir ve
Buhar sıcaklığı doygunluk sıcaklığına yakın olduğunda daha iyi verimlilik ve ürün kalitesi ortaya çıkar.
DMBC tip buhar koşullandırıcı vana doğru ve uygun maliyetli buhar sıcaklığı kontrolü için tasarlanmıştır.
DMBC, tam bir sıcaklık kontrol vanasıdır ve aşırı ısıtılmış buharı, yüksek verimli çok nozul tasarımıyla buhar akışına su sokarak soğutur. Sıcaklık, pnömatik veya elektrikli bir aktüatör tarafından kontrol edilebilir.
DMBC tip buhar koşullandırıcı vana (De-Superheater) Karakteristik:
Gövde malzemesi: 1.7383 / A182 F22 cl3 1.0352 / A105
Sit materyal : stellite
TMS: 570°C
PMS: 150 bar
Fark basınç (ΔP) Max : 120 bar
PN250 / Class1500
Buhar flanş: DN80
Su flanş: DN25/DN40
Su dönüş hızı/oranı :33/1’e kadar
Doygunluğun üstünde minimum sıcaklık: 5°C
Hassasiyet oranı: /- 1,5%

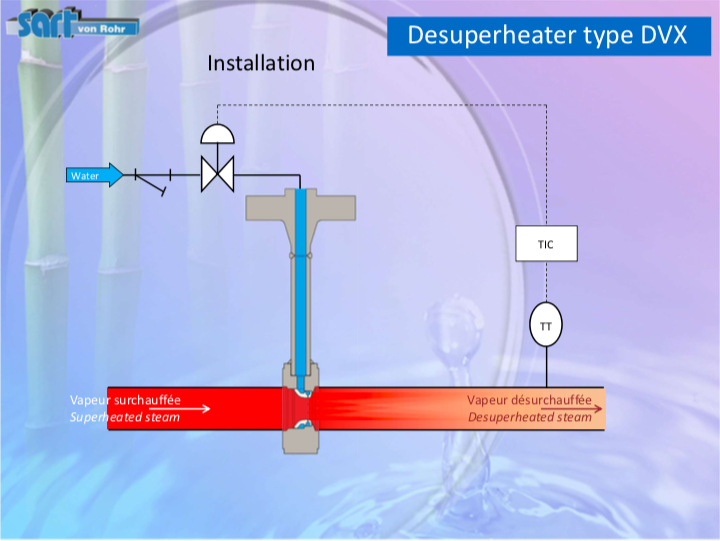

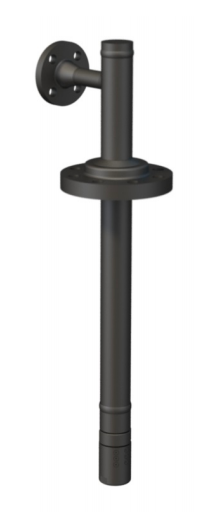

DVX tip buhar koşullandırıcı vana (De-Superheater) karakteristik ;
Kv minimum : 0,012
Su flanş : DN15/DN25
PN16 - Class150 ile PN160 – Class 1500
gövde su buharı kısmı : PN16 – Class150 ile PN160 – Class 1500
BW Sch40 et Sch80
fark basıncı su/buhar minimum= 0.5 bar
fark basıncı su/buhar maksimum = 10 bar
Su dönüş hızı/oranı:6:1
hat uzunluğu: desuperheater dan önce 6*D /desuperheaterdan sonra 20*D olmalı
buhar içerisinde bulunan püskürtülecek olan su miktarı kütlesel olarak max. %20 olmalı
sıcaklık sensörü desuperhaaterdan sonra 12m ile 16m arasında olmalı
12 m için fark basınç su/buhar = 10bar
16 m için fark basınç su/buhar = 0,5bar

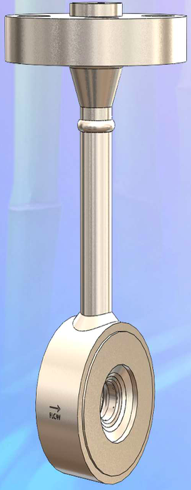

MNB tip buhar koşullandırıcı vana (De-Superheater)
MNB tip buhar koşullandırıcı vana Doğru ve uygun maliyetli buhar sıcaklığı kontrolü için tasarlanmıştır.
MNB tipi desuperheater tam bir sıcaklık kontrol vanasıdır ve aşırı ısıtılmış buharı, yüksek verimli çok nozul tasarımıyla buhar akışına su sokarak soğutur.
Karakteristik :
Hassasiyet oranı: /- 1,5%
Gövde malzemesi: 1.7383 / A182 F22 cl3 1.0352 / A105
Sit materyal : stellite
TMS: 570°C
PMS: 150 bar
Fark basınç (ΔPMax) : 120 bar PN250 / Class1500
Buhar flanş: DN80
Su flanş : DN25/DN40
Su dönüş hızı/oranı:16:1
Doygunluğun üstünde minimum sıcaklık: 5°C
Tasarım kodu: ANSI B16.34 class 1500/2500
